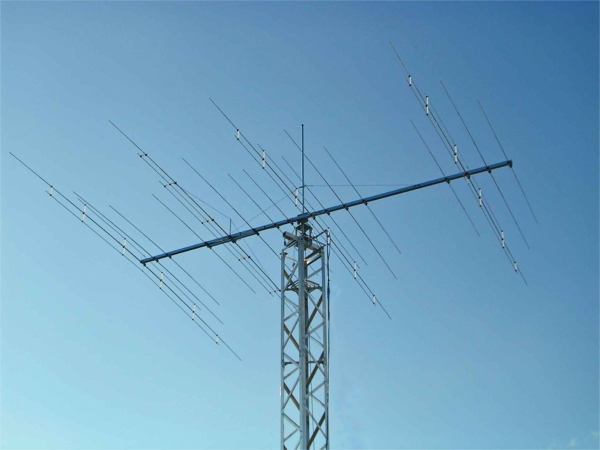

OB16-5 16 Element 5 Band

OB16-5   16 Element 20-17-15-12-10

Bänder   20 / 17 / 15 / 12 / 10
Gewinn (dBd) *   7,1 / 7,2 / 7,3 / 7,0 / 7,7
Gewinn (dBi) **   14,5 / 14,7 / 14,9 / 14,8 / 15,5
V/R (dB)   18 / 20 / 22 / 24 / 20
SWR
14,00 - 14,19 - 14,35   1,3 - 1,1 - 1,2
18,07 - 18,14 - 18,17   1,3 - 1,1 - 1,2
21,00 - 21,25 - 21,45   1,5 - 1,1 - 1,5
24,89 - 24,93 - 24,99   1,3 - 1,1 - 1,3
28,00 - 28,50 - 29,00   1,5 - 1,1 - 1,5

Elemente (Anzahl)   16 (+ 8 hidden sleeve für 12/17m )
Aktive Elemente 20 / 17 / 15 / 12 / 10   4 / 4 / 4 / 4 / 8
Max. Elementlänge (m)   10.98
Boomlänge (m)   10.1
Drehradius (m)   7.25
Zuleitungen (Anzahl)   1 Coax 50 Ohm
Eigengewicht (kg)   75
Windlast bei 130 km/h   1.757 N / 2,21 m² / 23,7 feet²

Preis ***   3.289,00 EUR
*    = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd
**  = durchschnittlicher Gewinn 20m über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion)
***  = außerhalb der EU abzgl. 19% deutsche MWSt.  - Preisänderungen vorbehalten
