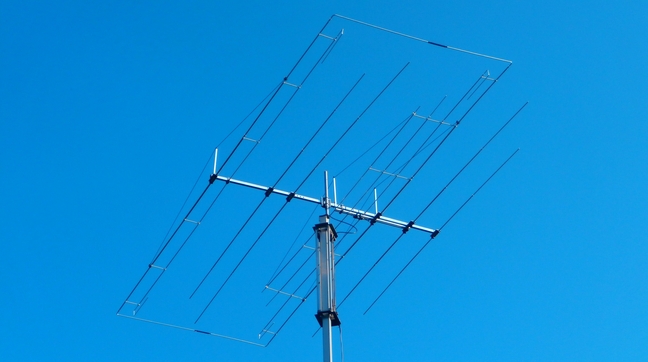

OB10-5M 10 Element Mini-Yagi 20-17-15-12-10m
Die kompakteste und effizienteste traplose Fünfband-Rohr-Yagi in der Welt
| OB10-5M | 10 Element 5 Band Mini-Yagi |
|
| Bänder | 20 / 17 / 15 / 12 / 10 | |
| Gewinn (dBd) * | 4,0 / 4,2 / 4,1 / 4,5 / 4,8 | |
| Gewinn (dBi) ** | 11,3 / 11,8 / 11,8 / 12,2 / 12,5 | |
| V/R (dB) | 23 / 12 / 12 / 14 / 27 | |
| SWR | ||
| 14,00 - 14,19 - 14,35 | 1,5 - 1,2 - 1,5 | |
| 18,07 - 18,13 - 18,17 | 1,3 - 1,1 - 1,3 | |
| 21,00 - 21,25 - 21,45 | 1,5 - 1,2 - 1,4 | |
| 24,89 - 24,94 - 24,99 | 1,3 - 1,2 - 1,3 | |
| 28,00 - 28,50 - 29,00 | 1,3 - 1,2 - 1,4 | |
| Elemente (Anzahl) | 10 | |
| Aktive Elemente je Band | 2 / 2 / 2 / 2,5 / 2,5 (positive Koppelung auf 12/10m) |
|
| Max. Elementlänge (m) | 7,94 (Querausdehnung) | |
| Boomlänge (m) | 3,80 | |
| Drehradius (m) | 4,38 | |
| Zuleitungen (Anzahl) | 1 Koax 50 Ohm | |
| Eigengewicht (kg) | 22,50 | |
| Windlast projizierte Fläche *** | 0,83 m² / 8,88 feet² | |
| Windlast bei 130 km/h*** | 728,49 N / 0,91 m² / 9,79 feet² | |
| Preis **** | 1.489,00 EUR |
| * = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd | |
| ** = durchschnittlicher Gewinn 20m über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion) | |
| *** = die Windlastangaben beinhalten einen Korrekturfaktor, der berücksichtigt, dass es sich vornehmlich um Rundrohre handelt und niemals alle Rohre gleichzeitig angeströmt werden | |
| **** = außerhalb der EU abzgl. 19% deutsche MWSt. - Preisänderungen vorbehalten | |
